Una delle mie tante passioni è l'ascolto della radio, nello specifico le bande radioamatoriali, e tutto quanto si trova nell'etere a disposizione di chi vuole ascoltare.
Per effetuare un ascolto decente ci vogliono: una radio che copre le bande che si desidera sentire e una antenna che si sintonizzi sulle bande prescelte in questo caso antenna Loop Magnetica.

Per quanto riguarda la radio ho un Alico DJ X11 che copre dalle onde lunghe fino a 1300 mhz in tutti i tipi di emissioni AM, FM, FMW, SSB. L'apparato suddetto è un piccolo portatile dotato della sua antennina in gomma che va bene per le alte frequenze ma è molto scarsa sulle bande basse, da quì la necessità di munirsi di una antenna apposita per ascoltare le bande dei radioamatori 10-20-40-80 metri.

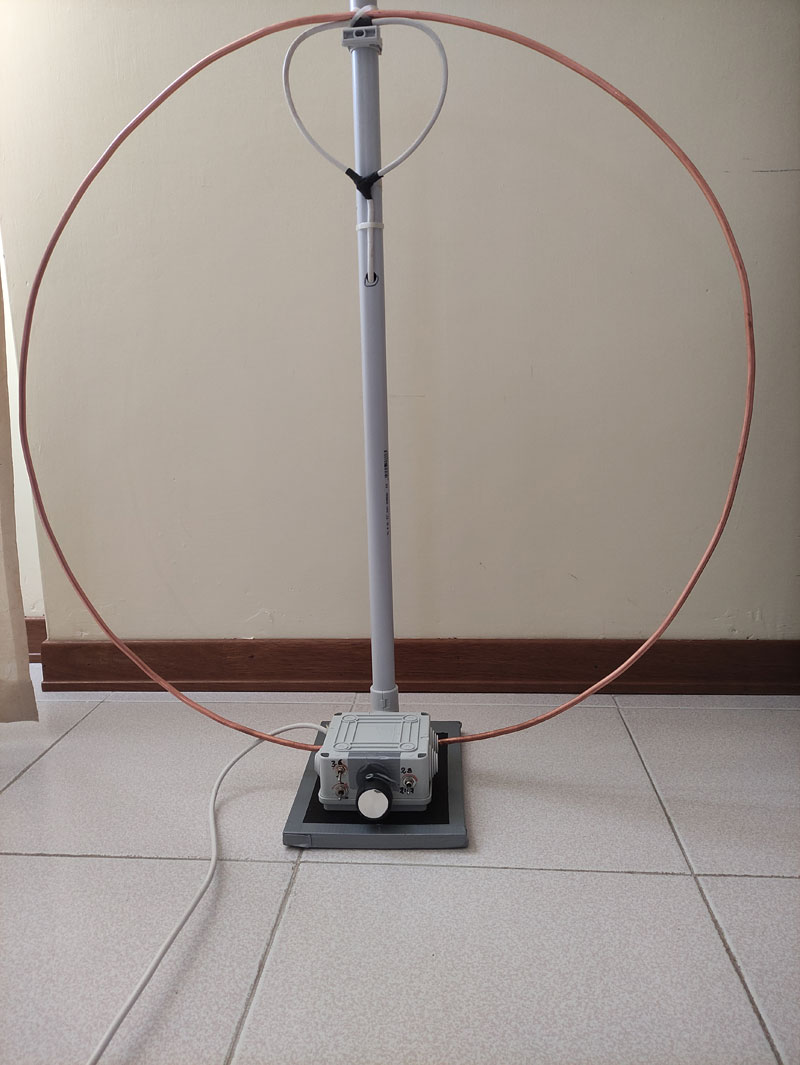

Dopo un pò di ricerche ho deciso di costruire una antenna Loop magnetica, da interno che va molto bene, e non richiede grossi sforzi per costruirla.
In pratica l'antenna loop magnetica consiste in un cerchio metallico non magnetico interrotto con ai capi un condensatore variabile che accorda le varie frequenze, al quale va accoppiato un cerchio di circonferenza pari ad 1/5 del grande che per induzione preleva il segnale e lo porta al ricevitore.
Devo dire che il risultato finale è stato ottimo, ed il lavoro è stato fatto in 3/4 riprese, all'inizio ho messo solo il variabile, poi via via le modifiche con i condensatori fissi e relativi interruttori. la sintonia è molto facile e va fatta ad orecchio, quando l'antenna non è allineata alla frequenza della radio si sente poco o niente, mano a mano che si gira il condensatore e si arriva alla giusta frequenza il volume si alza di colpo e se si prosegue si abbassa di nuovo, occorre fermarsi quando il volume è più alto, è anche direttiva, girandola si eliminano i disturbi di fondo (qrm). Ci ascolto molto bene tutte le bande decametriche poi se voglio ascoltare la banda dei 144/330 mhz rimetto l'antennina di gomma.
Caratteristiche antenna Loop: solo ricezione ! (per trasmettere occorre un variabile adeguato)
DIAMETRO LOOP 70 cm. in tubo di rame da 6 mm.
DIAMETRO LOOP accoppiamento 14 cm. In cavo coassiale sat da 75 ohm
Scatola contenitrice da 10 cm. una curva e un palo da 2 cm x 100 cm
 CONDENZATORI: ideale sarebbe un variabile da 5 a 1000 introvabile! io l'ho trovato questo su: rf-microwave
VARIABILE ad aria 8/365-5/18 pf, FISSO 300 pf, FISSO 590 pf, variabile 1.8/16.7pf (oppure 13/14 pf fisso)
1 deviatore ed 1/2 interruttori. Un deviatore scambia le prese del var. (5/18+ 13 pf.) e (8/365 pf.), verso un polo del loop, l'altro polo del loop va a massa. gli interruttori inseriscono i condensatori fissi in parallelo quando serve.

Il variabile 8/365 quando deviato sul loop spazia da 27,5 a 5,33 mhz
il fisso da 300 in parallelo con il var. 8/365 da 4,050-5,850 mhz (308-665 pf)
il fisso da 590 in parallelo con il var. 8/365 da 3,500-4,450 mhz (598-965 pf)
entrambi i fissi in parallelo con il var. 8/365 vanno da 3,030-3,600 mhz (898-1255pf)
il variabile 1.8/16.7 pf è in serie (tarato a circa 13 pf) con la presa 5/18 del var grande  spazia da 27 a 29 mhz (3.6/7.5pf)
praticamente si ha una sintonia continua da 3.030 a 29 mhz.

i pezzi che servono sono: un tubo di rame del diametro a scelta fra 0.5 e 20 mm. lungo secondo quanto volete fare grande il cerchio, nel mio caso per un cerchio di 70 cm sono serviti 2,20 di tubo da 6 mm. poi un cavo di antenna tipo sat lungo 3/4 metri, poi serve un condensatore variabile ad aria di capacità la più ampia possibile difficile da trovare io ho trovato a 14 euro un variabile da 8/365 pf. con una presa indipendente a 5/18 pf. come accessori un palo di plastica da impianti da 2 cm di diametro per un metro di lunghezza e una scatola sempre da impianti da 10 cm.
Con questo variabile coprivo una frequenza da 27 a 5.5 mhz rimaneva scoperta la frequenza di 3.6 mhz (80 metri) e 28 mhz (10 metri) ho risolto con 2 condensatori fissi, uno da 590 pf. e uno da 13 pf.(o un variabilino da 1,6/16 pf. tarato a 13pf.) poi ne avevo uno da 300 pf. e ho aggiunto anche quello ma per le bande amatoriali non serve.
MODALITA' COSTRUTTIVA:
Piegare a forma di cerchio il tubo di rame servendosi di una maschera apposita (tavolino tondo ecc.) e appiattire le estremità con le pinze o la morsa per un paio di cm, poi forare la parte appiattita del diametro di circa 3 mm occorre poi forare ai lati la scatola di 10 cm che ospiterà i componenti elettrici con un foro adeguato al passaggio del tubo appiattito, nel mio caso da 8 mm.
Passare gli estremi del loop (cerchio) nei fori fatti e bloccarli alla scatola con una vitina per parte da 3 mm. in modo che restino perfettamente ancorati alla scatola. Per le viti di bloccaggio usare vitine abbastanza lunghe e rondelle con dadini. Come secondo step occorre fare il looppino di accoppiamento con il cavo di discesa che va all'apparato ricevente, deve essere 1/5 del loop grande quindi 14 cm di diametro (primi 14 cm del cavo) la parte superiore che va a contatto con il loop grande deve avere la calza interrotta per un cm. o due, mentre sotto collegheremo il centrale di una parte con la calza dell'altra parte.
 lo schema del collegamento del looppino lo trovate sotto.  ora bisogna sistemare il variabile nella scatola e colegarlo al loop, la massa ad un capo e il piedino positivo all'altro capo del loop. se vi accontentate di ascoltare da 27 mhz a 5,5 mhz avete finito, c'è da mettere il terminale dell'antenna adatto alla radio da una parte del cavo sat, e sistemare il luppino dell'altro capo del cavo sat in alto accostato al loop grande fissandolo con una fascetta e procedere all'ascolto sintonizzando una frequenza e girando il variabile fino a che il volume non aumenti decisamente nel momento che siamo in isoonda con la frequenza della radio.
Se poi volete aumentare la capacità dell'antenna di scendere in basso fino a 3.6 MHZ  (banda 80 metri) ed oltre occorre mettere in parallelo al condensatore variabile un condensatore fisso da circa 600 pf. inserito al bisogno tramite un interruttore che lo attacca e stacca al polo caldo del loop ( un filo al condensatore e un filo al polo caldo del loop), mentre l'altro capo del condensatore va a massa.
Se inseriamo l'interruttore si somma la capacità dei 2 condensatori e la frequenza scende fino a 3,500 mhz (più il condensatore è grande e più la frequenza di risonanza scende). io ne avevo anche uno da 300 pf e l'ho inserito sempre tramite interruttore per scendere ancora (IN PARALLELO CON IL VARIABILE ED IL FISSO) e la frequenza scende fino a quasi 3 mhz.

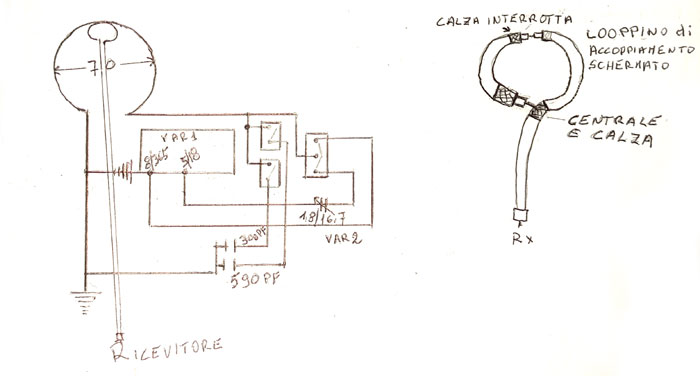

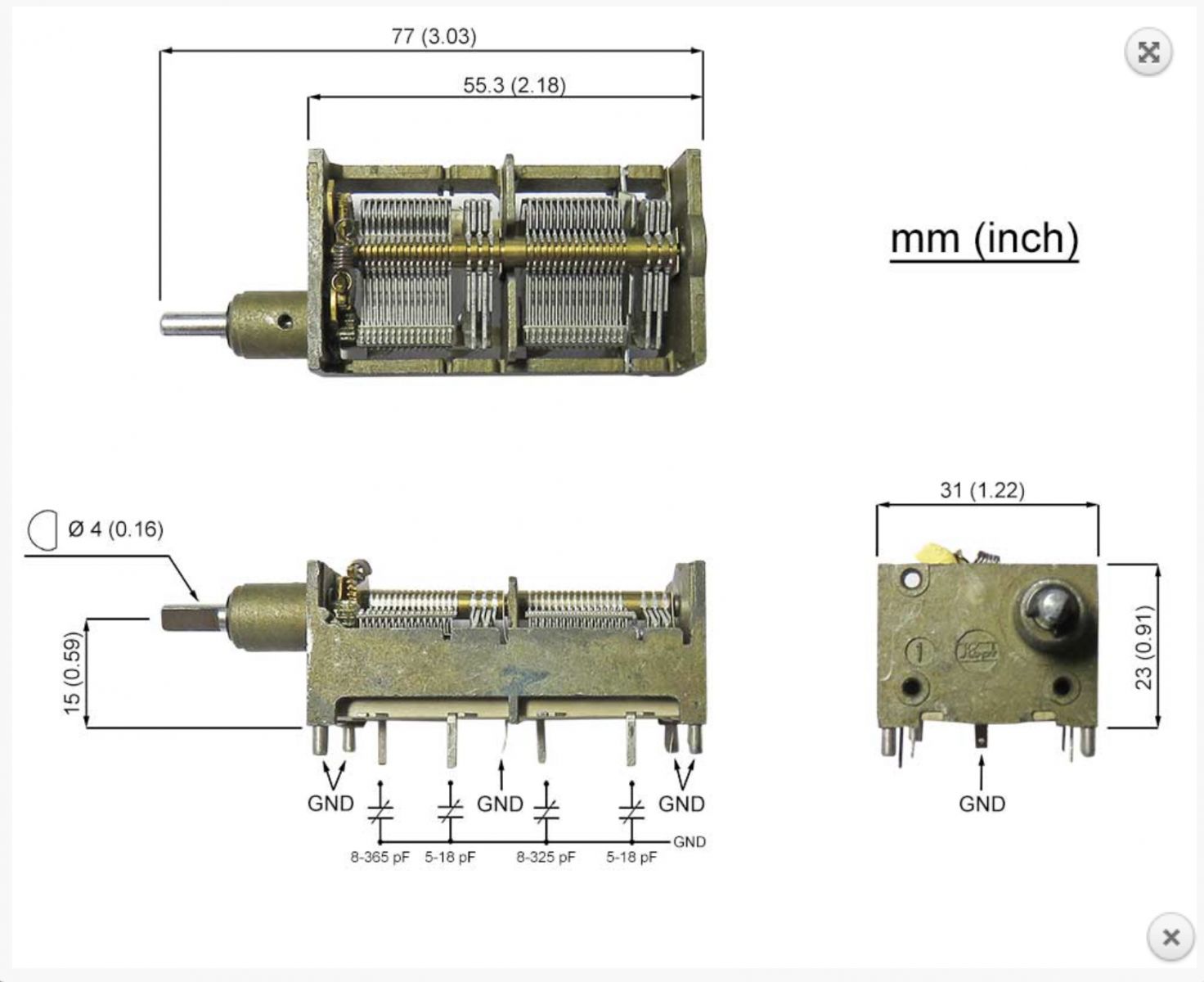

Se poi come me volete ascoltare la banda dei 28 mhz (10 metri) occorre scendere di capacità in quanto il variabile parte da 8 pf, e non basta, per farlo si inserisce in serie un condensatore da 13 pf al piedino della presa 5/18 comandato da un deviatore, che  inserisce o il piedino 5/18 oppure 10/365 quindi il centrale del deviatore va al polo caldo del loop e nei 2 estremi le 2 prese del variabile. Quando è inserito il condensatore da 13 pf. l'antenna risuonerà da 26,500 a 29,500 mhz. quando è inserito il condensatore 8/635 l'antenna risuonerà da 27 a 5.5 mhz. inserendo i fissi si scende da 3 a 4.5 mhz Nelle immagini sotto il condensatore che ho usato, lo schema elettrico dei collegamenti e il loopino di accoppiamento.

1) tutti i condensatori meno quello da 13 pf. hanno un piedino a massa così come un capo del loop
2) il piedino del variabile 8/650 va ad un capo esterno del deviatore
3) il centrale del deviatore va al polo caldo del loop
4) il condensatore da 13 pf (o il variabile piccolo) va collegato al piedino 5/18 del variabile grande e l'altro capo ad un      estremo del deviatore (collegamento in serie)
5) il condensatore fisso da 600 va collegato un piedino a massa e l'altro ad un polo dell'interruttore mentre e l'altro          polo dell' interruttore va al polo caldo del loop (collegamento in parallelo)
6) il condensatore fisso da 300 va collegato un piedino a massa e l'altro ad un polo del secondo interruttore mentre e      l'altro polo dell' interruttore va al polo caldo del loop (collegamento in parallelo)
7) ho fermato la curva alla scatola con la colla a caldo e ho fatto passare il cavo di antenna dentro al tubo di plastica        facendolo uscire da dalla scatola fermato e blindato tutto con la colla a caldo, e usato gli occhielli per il                          collegamento dei fili al loop.

è una costruzione abbastanza semplice , serve un saldatore stagno vitine dadi e filo elettrico.

buon ascolto !
